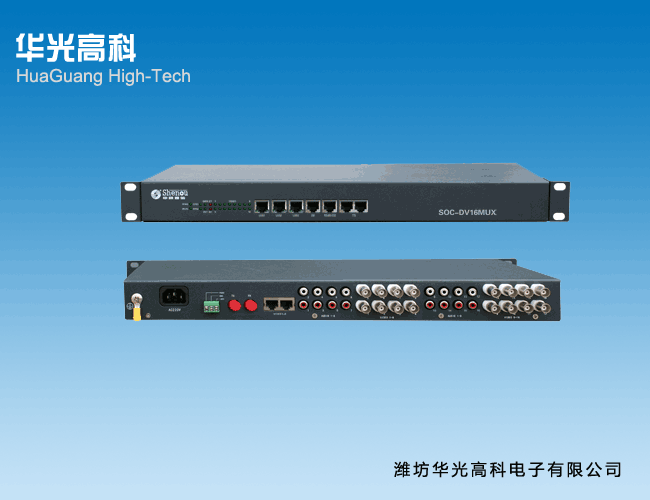

    HG-DV16MUX多业务视频光传输平台是华光高科公司根据市场需求,适时开发出基于视频传输的多业务光传输平台,采用国际最先进的数码视频高速传输技术,将同时把16路视频,16路音频,2路E1接口,4路数据(RS485/RS422/RS232 /),8路开关量、8路电话(FXS/FSO/EM/载波/磁石,最多克扩60路电话)、多路10M/100M/1000M以太网等等接口在单芯或双芯光纤上无失真、高质量传输。

    一、概述
        HG-DV16MUX多业务视频光传输平台是华光高科电子有限公司根据市场需求,适时开发出基于视频传输的多业务光传输平台,采用国际最先进的数码视频高速传输技术,将同时把16路视频,16路音频,2路E1接口,4路数据(RS485/RS422/RS232/),8路开关量、8路电话(FXS /FSO/EM/载波/磁石,最多克扩60路电话)、多路10M/100M/1000M以太网等等接口在单芯或双芯光纤上无失真、高质量传输。SOC- DV16MUX多业务视频光传输平台采用全数字无压缩技术,因此能支持任何高分辨率运动、静止图像无失真传输;克服了常规的模拟调频、调相、调幅光端机多路信号同传时交调干扰严重、容易受环境干扰影响、传输质量低劣、长期工作稳定性差等致命缺点。并可同时提供多路视频、音频、数据、电话语音、以太网在光纤上同时传输,大大节省了用户设备投资成本,提高了光缆利用率。系统采用结构化、模块化设计,采用~220V和-48V同时供电,可接蓄电池,保证设备不间断可靠的运行,并可纳入网管系统,具有完善的网管功能。用户可根据现场具体情况灵活选择或定制配置。
       HG-DV16MUX多业务视频光传输平台已广泛应用于企事业单位监控系统,政府智能指挥系统,“平安城市”监控系统,隧道工程系统,森林防火指挥系统,智能住宅小区监控系统,视频会议调度系统,矿业调度系统,电力调度监控系统,铁路调度监控系统,高速公路监控系统等。

    二、产品特点
    ◆ 支持点对点方式
    ◆ 全数字无压缩、无损伤广播级传输
    ◆ 无模拟调频、调相、调幅光端机的交调干扰
    ◆ 支持任何高分辩率视频信号
    ◆ 支持视频无损再生中继
    ◆ 自动兼容PAL、NTSC视频制式
    ◆ 支持视频、数据、以太网、电话语音并行传输
    ◆ 内置智能温度检测风扇控制系统,保证系统内部温度恒定。
    ◆ 光纤WDM/CWDM/DWDM技术
    ◆ 单、多模光纤传输,距离0-100KM
    ◆ 专用ASIC设计及高速DSP技术
    ◆ 先进自适应技术,使用时无须调节
    ◆ 全表面贴装技术
    ◆ 工业级设计,可靠性高
    ◆19英寸1.5U机架式或6U插卡式
    ◆支持来电显示和反极计费信号。
    ◆提供功能强大的网管系统,网管系统界面友好、配置灵活、管理方便,并可以   监控全网, 为系统的运行和管理提供可靠的保障。
    ◆采用AC220V、DC-48V供电方式。
    ◆ 支持用户定制及OEM方式

    产品接口配置表


    序号

    接口名称

    接口类型

    最大数量

    功能描述

    1

    视频

    BNC

    16

    8位NTSC/PAL模拟视频输入、输出接口

    2

    音频

    AV同心插座

    16

    24位立体声模拟音频输入、输出接口

    3

    100M以太网

    RJ45

    1

    100M带宽网络数据网络传输接口

    4

    10M/100M以太网

    RJ45

    2

    10M带宽网络数据网络传输接口

    5

    2M接口

    RJ45 非平衡

    2

    语音通信或其他电信业务接口

    6

    电话接口

    RJ45

    8

    程控或其他电话业务接口

    7

    爱峰对讲

    RJ45

    8

    爱峰对讲主机和分机接口

    8

    RS485

    RJ45

    4

    云台、高速球控制信号接口

    9

    RS232

    RJ45

    4

    RS232串口通信接口

    10

    开关量

    RJ45

    8

    报警、继电器控制接口

    11

    光纤接口

    FC

    单纤/双纤

    设备光纤通信接口

    技术指标

    ◆ 视频接口
       视频输入/输出阻抗:75Ω非平衡接口
       视频输入/输出电压:典型峰-峰值1Vpp,最大1.5 Vpp
       视频带宽:8MHz
       视频数码位宽:8比特
       微分增益:<1%
       微分相位:<0.6
       场倾斜:<0.5%
       信噪比:65dB
    ◆ 音频接口
       音频输入/输出阻抗:600Ω非平衡接口
       音频输入/输出电平:典型0dBm
       频率响应:10HZ-20KHZ
       音频数码位宽:24比特
       信噪比:80dB
    ◆云台PTZ解码器,控制键盘,矩阵控制数据接口(可支持多路数据,兼容所有控制键盘,矩阵协议,硬盘录像云台,报警复合数据)
       物理接口:RJ45
    ◆ RS-232数据接口
       RS-232数据速率:DC-115.2Kbps
       RS-232数据误码率:小于10E-12
       RS-232数据协议:全透明支持任意RS-232协议
       RS-232网络连接方式:支持正向、反向或双向RS-232,支持点对点、点对多点连接
    ◆ RS-485数据接口
       RS-485数据速率:DC-115.2Kbps/DC-2Mbps
       RS-485数据误码率:小于10E-12
       RS-485最大节点数:128个
       RS-485最大距离:1200米
       RS-485数据协议:全透明支持任意RS-485协议,包括RS-485轮询或Modbus协议
       RS-485网络连接方式:支持正向、反向或双向RS-485,支持点对点、点对多点连接
    ◆ RS-422数据接口
       RS-422数据速率:DC-115.2Kbps/DC-2Mbps
       RS-422数据误码率:小于10E-12
       RS-422最大距离:1200米
       RS-422数据协议:全透明支持任意RS-422协议
       RS-422网络连接方式:支持支持正向、反向或双向RS-422,支持点对点、点对多点连接
    ◆ 曼彻斯特(Machester)编码数据接口
       曼彻斯特编码接口数据速率:DC-2Mbps
       曼彻斯特编码接口数据误码率:小于10E-12
       曼彻斯特编码接口最大距离:1200米
       曼彻斯特编码接口数据协议:全透明支持任意曼彻斯特编码协议
       曼彻斯特编码接口网络连接方式:支持支持正向、反向或双向曼彻斯特编码接口,支持点对点、点对多点连接
    ◆ 报警、开关量、远程控制接口
       报警、开关量物理接口: RJ45
       报警、开关量输入信号:任意有源或无源报警、开关量输入,支持TTL、RS-232/422/485
    ◆ E1接口参数
       接口类型:RJ45
       接口阻抗:非平衡:75Ω
       接口速率:2.048MHz
       时钟恢复精度:±50ppm
       线路编码:HDB3
       脉冲形状:矩形
       脉冲宽度:244±20ns
       标准峰值电压: 2.37V±10%
       输入端允许损耗:0~6dB(1024KHz点)
    ◆ 10/100Base-T以太网接口参数
       接口类型:RJ-45(DCE)
       数据速率:10M/100M自适应
       符合IEEE802.3建议
       支持10M/100M接口自适应
    ◆ 电话/程控交换机、各种语音接口
       接口种类:FXS、FXO、E/M、磁石、载波
       接口类型:RJ-45
       有效传输频宽:300Hz~3400Hz
       接口馈电:-48V(二线环路)
       传输损耗:-2dB~-7dB
       振铃电压:AC75V±15V
       振铃频率:25±5Hz
       话际空闲噪声:小于-65dBm
    ◆  光纤接口
       物理接口:光接口法兰盘FC/ST/SC可选,可支持的连接跳线PC/APC可选
       FC/PC、ST/PC、SC/PC纤种类:单模(9/125um) 或多模 (62.5/125um)光纤
       单纤或双纤光发射波长850/1310nm (多模),1310/1550/1470-1610nm(单模)
       单模:0-25km、0-60km、0-100km
       最大光功率预留量:15dBm/20dbm/25dBm/30dBm
    ◆最大消耗功率 15W
       供电方式:电压交直流220V、-48V、可选
    ◆工作环境(室外或室内均可)
       工作温度:-30℃~+70℃
       湿度:0~95%不结凝
       防护等级:通用工业标准或特殊指定
       常规或用户订制订货型号命名标准
       尺寸:440(mm) × 25(mm) × 44(mm)

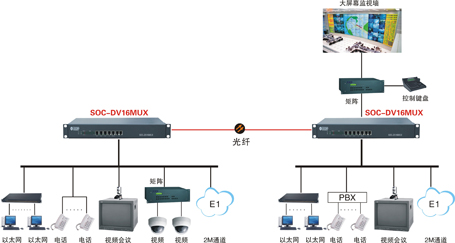

    六、应用组图:
